MULINO GOSTOLI A MERCATELLO SUL METAURO.
Questo modesto mulino sull'alto Metauro è diventato, la più piccola centrale idroelettrica di tutta l'asta fluviale. Alla fine degli anni '80, usufruendo dei contributi previsti dal primo piano energetico nazionale, L. 308/1982, viene completamente trasformato nel suo interno, ai fini esclusivi della produzione elettrica. Le vecchie macine vengono mosse da dei motori elettrici, che sostituiscono i vecchi ritrecini.
Ammiriamolo in questo percorso fotografico

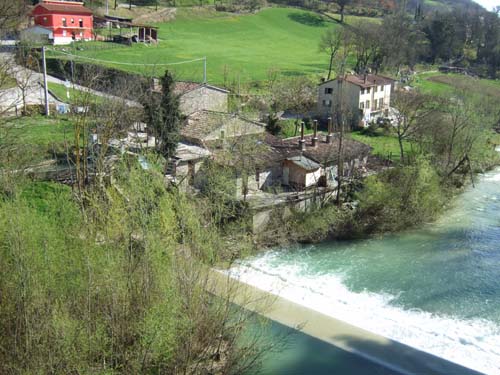

Mulino visto dall'argine, in sponda destra
Il caratteristico ponte romanico a tre arcate
La vasca di carico vista dalla sponda destra
La vasca di carico vista dal ponte
Il canale di adduzione visto dal ponte
Il canale visto dallo sgrigliatore
La classe 3 C sullo sgrigliatore
La griglia serve a trattenere il materiale portato dal fiume, per evitare che danneggi la turbina
Il pettine sgrigliatore in funzione
La briglia dello scarico
La paratoia di svuotamento della vasca di carico
Le macine a palmento mosse dal motore elettrico
La cassetta setacciatrice
Il sistema di trasporto della farina
La condotta di presa dalla vasca di carico
L'innesto alla turbina con il vacuometro
Il proprietario mentre spiega il funzionamento
La turbina Ossberger o a flusso incrociato. Si tratta di una turbina particolare, assiale. A fine anni '80 il suo costo ammontava a circa 180 milioni di lire. I contrappesi che comandano il distributore; esso è diviso in due parti: 1/3 e 2/3, per adattare la turbina alla portata d'acqua disponibile

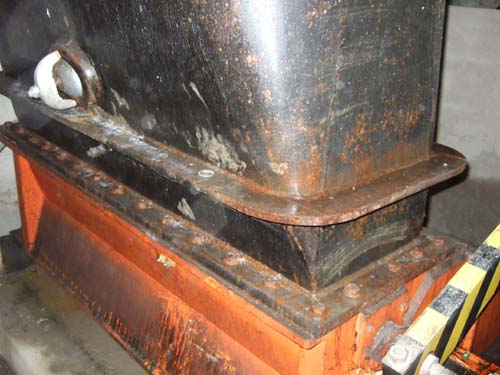

Particolare degli anelli di rinforzo dell'innesto alla turbina
A sinistra il generatore che produce alla massima potenza 70 kw. Al centro il moltiplicatore di giri ad olio
La vecchia Francis turbina montata a fine periodo bellico, ora in disuso
La stessa turbina vista dalla scarico venturimetrico (da sotto)

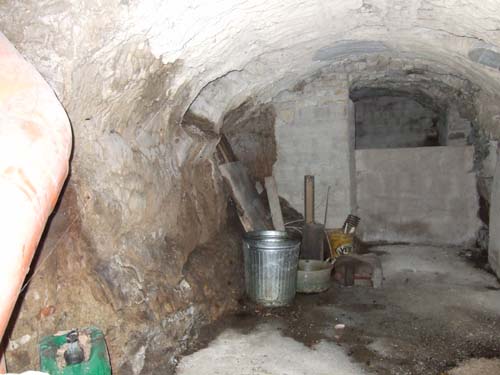

Il vano dove erano montati i ritrecini
Si notino nel soffitto della volta, le aperture per il passaggio dell'asse motore e per le leve di comando
La turbina
Il gruppo di produzione, composto da turbina e generatore
Il quadro elettrico di controllo e regolazione
Particolare del generatore e del moltiplicatore di giri. Il generatore: si tratta di un motore asincrono che viene fatto ruotare oltre i giri di scorrimento, diventando così produttore di elettricità. Dalla linea prende la tensione e la frequenza, mentre in essa cede corrente.
Il ponte visto dalla sponda sinistra
Si va verso la traversa, sul fiume
La balza che permette di ottenere un dislivello di circa 8 metri
Seguiamo il canale sotto di noi
Ci avviciniamo alla traversa a cima sfiorante
I ragazzi nei pressi della paratoia principale
Ora proprio sopra la paratoia, per notarne il funzionamento
Sul fianco della traversa sul fiume: essa è una diga dove l'acqua ci passa sopra, appunto a cima sfiorante
Il primo piano la paratoia di svuotamento dell'intero canale
La forza e maestosità della natura
